(1)進相器無功補償回路不同
進相器的補償回路和電容的補償回路分別如下：
從圖中可以看出：進相器無功補償進相器和電容補償對電機的作用點不同，電容是在電機的前端定子側進行補償；進相器是從電機的末端轉子側進行補償。

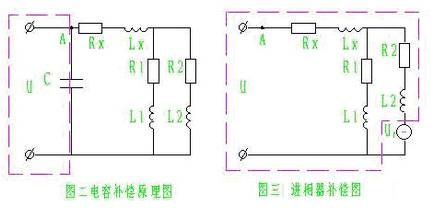

各自的回路等效的原理圖分別如下圖（圖二、圖三）所示：
那么圖中的分析大家應該是比較明白了吧，相對比較圖。
圖中，進相器無功補償將電機進行了等效簡化，Ｒ1、X1為電機定子等效電路的電阻和電感，Ｒ2、X2為電機 轉子等效電路的電阻和電感，C為就地補償?shù)碾娙荩琔f為進相器的等效電路，M為電機的接線點。可以看出：電容補償所起的作用是向電機提供無功功率，減少電機從電網中吸收的無功功率，從而減少電網的無功輸入，電網的功率因數得到提高。但是電機的無功消耗并沒有減少，電機定子電流及其功率因數沒有變化，即電機的運行狀況沒有任何變化。進相器的補償作用是在轉子回路中加入一個附加電源，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變定子電流與定子電壓的相位關系，減少電機的無功消耗。這樣，電機的運行狀況發生了改變，定子電流減小，電網的功率因數因電機本身的功率因數提高而得到提高。另外，電機定子電流的減小降低了電機的銅損，提高了電機的效率，電機的溫升也隨著降低，過載能力相應提高，臺時產量提高，單耗下降。
(2) 補償方式不同：
電容補償是通過提供無功功率給電機，使電機減少對電網的無功功率的吸收，本身的無功消耗并沒有減少；進相器補償是通過在電機轉子回路串聯和轉子電流同頻率的電源，改變轉子電流和電壓的相位關系，進而通過磁場減小定子電流和電壓的相位角，使電機的無功功率損耗減少。
(3) 補償范圍不同
電容并聯在電機的前端，其補償范圍是在補償點的前端，沒有覆蓋后端的電機；進相器串聯在電機的后端，其補償范圍擴大到了電機。各自的補償范圍如各自的回路圖中虛線框所示。
(4) 補償效果不同
電容補償是從外部進行的，并沒有改變電機的運行狀況，電機本身的功率因數沒有提高，定子電流沒有下降，消耗的無功功率沒有減少，只是提高了電網的功率因數。所以，嚴格的說，并聯電容補償是對電網的補償，而不是對電機的補償。而進相器的補償是從電機內部改變運行狀況，使電機本身的功率因數提高到0.95～0.98以上，定子電流下降10～20%，無功功率消耗下降60%以上，進而使電網功率因數得到提高。
進相器補償使電機定子電流減小的同時，產生許多電容補償所不能達到的效果，電機的定子電流減少使變壓器或電源有更大余量，電機銅損會降低20~30%，自身?yè)p耗會減少，效率提高，電機溫升降低，使用壽命延長，過載能力提高，單耗降低，產生節能效果。這些都是電容外部補償所不能做到的。
那么根據以上部分，大家應該比較清楚進相器無功不粗和電容無功補償柜的區別了吧。
